首页>首页产品系列>睿视系列 > ReiS睿视T10W

全尺寸工业级触控HMI

睿视系列模块化工业平板电脑提供方屏和宽屏两大系列产品,采用极窄边和工艺美学设计, 7″到21.5″面板可覆盖绝大多数应用领域, 用户可根据不同的应用环境选择工业级全平面电阻屏或电容屏,模块化性能主机和I/O接口。


I/O接口模块化多网,多串,定制

睿视系列模块化I/O设计理念充分考虑了工业市场少量多样的应用,可提供多网口(2, 4, 7个), 多串口(3, 6, 10个RS-232/485), 多USB口(6, 8, 10), CAN总线, GPIO等,这些接口涵盖了主流工业市场的应用需求,同时我们保持了整体尺寸的一致性,这有效降低了工程师设计选型的工作量,为新产品快速上市赢得时间。


省心的本地化升级 数据无线组网

睿视系列保留了精灵系列抽取式硬盘的特点,这为用户后续自行升级硬盘容量提供了选择,同时方便用户本地化运维,大幅降低设备维修时间和成本。

物联网时代来临,睿视系列通过在本地边缘计算并快捷实现4G, WiFi, 蓝牙等数据无线组网,助力工业物联网, 智慧工厂发挥大数据价值。

UPS后备电池,确保数据无忧

睿视系列可选配UPS电池管理,常温下可应急供电20分钟, 在户外或不稳定的供电环境中尤其关键,用户关心的重要生产数据得以完整保存,硬盘,应用软件和操作系统也最大程度避免断电带来隐患,从而提高了设备的稳定性和实时作业。

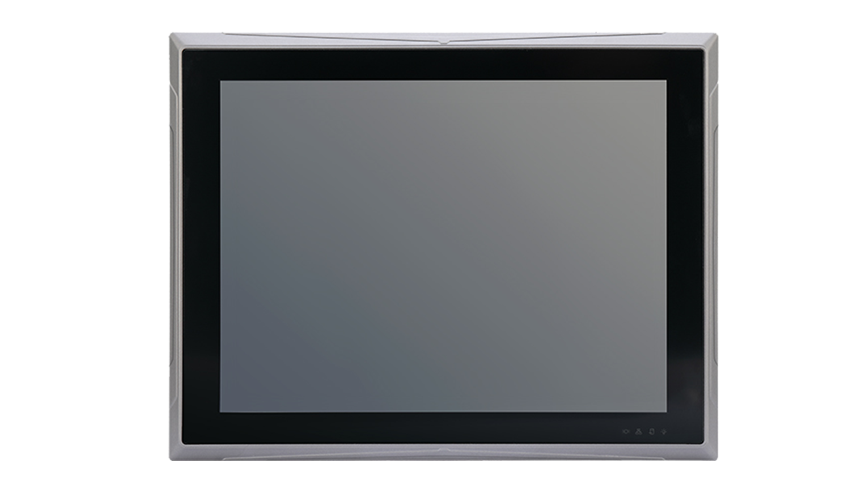

ReiS睿视T10W

技术参数

订货号

颜色

精灵灰

净重

2.3Kg

操作系统

Windows 7, Windows 10, Ubuntu, etc.

显示屏

屏幕尺寸:10.1” LED
分辨率:1280*800
亮度:350cd/㎡
视角:160/140

触摸屏

10点触控投射式工业级电容触摸屏

系统性能

处理器

Intel 8代 Core i7 8665U/8565U/ i5 8265U/ i3 8145U/
Intel 7代 Core i7 6500U/7500U/
Intel 6代 Core i5 6200U/ i3 6100U/
Intel Celeron 3855U/J1900

主板芯片组

内存

Inrel Whiskey LakeU :支持DDR3 1600MHz Up to 8GB (共1个内存插槽)
Inrel Sky LakeU :支持DDR4 2400MHz Up to 16GB (共1个内存插槽)
Inrel Bay Trial :支持DDR3 1600MHz Up to 8GB (共1个内存插槽)

存储

存储:1 x 2.5”SATAII HDD&SSD + M.2 SSD

显示

1x VGA + 1x HDMI (2网口主机), 1 x HDMI (4网口主机)

网络

LAN1: Intel i219 10/100/1000Mbps, 支持网络唤醒 (i211/i210可选)
LAN2: Intel i210 10/100/1000Mbps, 支持网络唤醒 (i211可选)
LAN3/4: Intel i210 10/100/1000Mbps, 支持网络唤醒, 支持EtherCAT总线通讯

I/O接口

串口:3x COM,6x COM.10x COM (可选)
USB:4 x USB3.0, 3x USB2.0 (内部提供1个)
GPIO:8路

PoE

扩展槽

Audio

供电

后备UPS

2500mAH锂电池, 25℃环境温度下断电后可持续工作20分钟(可选)

温度监测

整机功耗

最高功耗37W

散热方式

无风扇, 压铸铝一体化散热或铜管散热

安装方式

嵌入式安装/VESA安装/悬臂式安装

外观尺寸

253(宽) x172(高) x 63(深)mm

VESA孔距

100(宽) x 100 (高) mm

开孔尺寸

247(宽) x 166(高)

环境

工作环境:-20~ 60℃ (选配固态硬盘), 0~40℃ (2.5"笔记本硬盘)
储存温度:-30~70*C
工作温度:5~ 95% (无凝露)
震动:Half sine wave 3g, 11ms, 3 shock per axis
冲击:10G(11毫米周期半正弦波)

认证

ReiS睿视T10W

资料下载

T10W
发布时间:2022-02-28 10:27:20
下载PDF
